鑄鋼閘閥|法蘭連接|達標材質|WCB|退火處理
鑄鋼閘閥閥體選用WCB鑄鋼達標材質，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，由于閘閥啟閉件為閘板，閘板的運動方向與介質的流動方向是相互垂直的．所以不適用于調節介質流量。如果要用于調節可以選用球閥、蝶閥或者截止閥，也可以選用針對調節流量壓力、而設計的調節閥。
鑄鋼閘閥適用的壓力、溫度及口徑范圍很廣，尤其適用于中、大口徑的管道。 口徑范圍 15MM~800MM，公稱壓力 1.6MPa~2.5MPa(更高壓力需要選用鍛造)，，工作溫度 -29℃~-+425℃，操作方式現場操作有手動、齒輪傳動、遠程控制有電動、氣動，適用于水、蒸汽、油品介質管路中。應用于電力、石油、船舶、化工、水電廠、火電廠等領域中。
我公司生產的鑄鋼閘閥都有經過退火處理，其目的是改善或消除鋼鐵在鑄造、鍛壓、軋制和焊接過程中所造成的各種組織缺陷以及殘余應力，防止工件變形、開裂。現在市場上一般的閘閥都沒有這道工序，所以在使用一段時間后，或者高溫高壓介質下。容易產生閘閥變形。

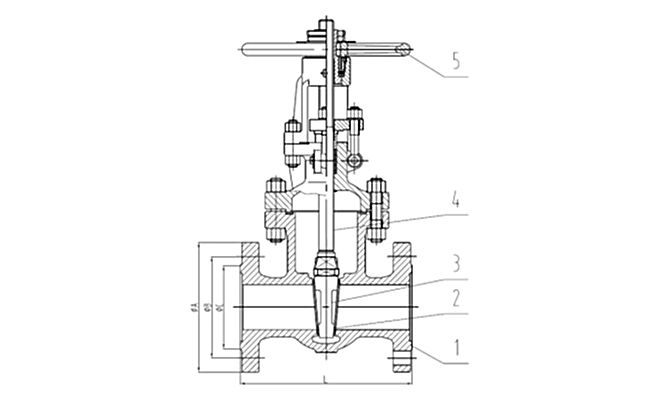

鑄鋼閘閥結構圖：

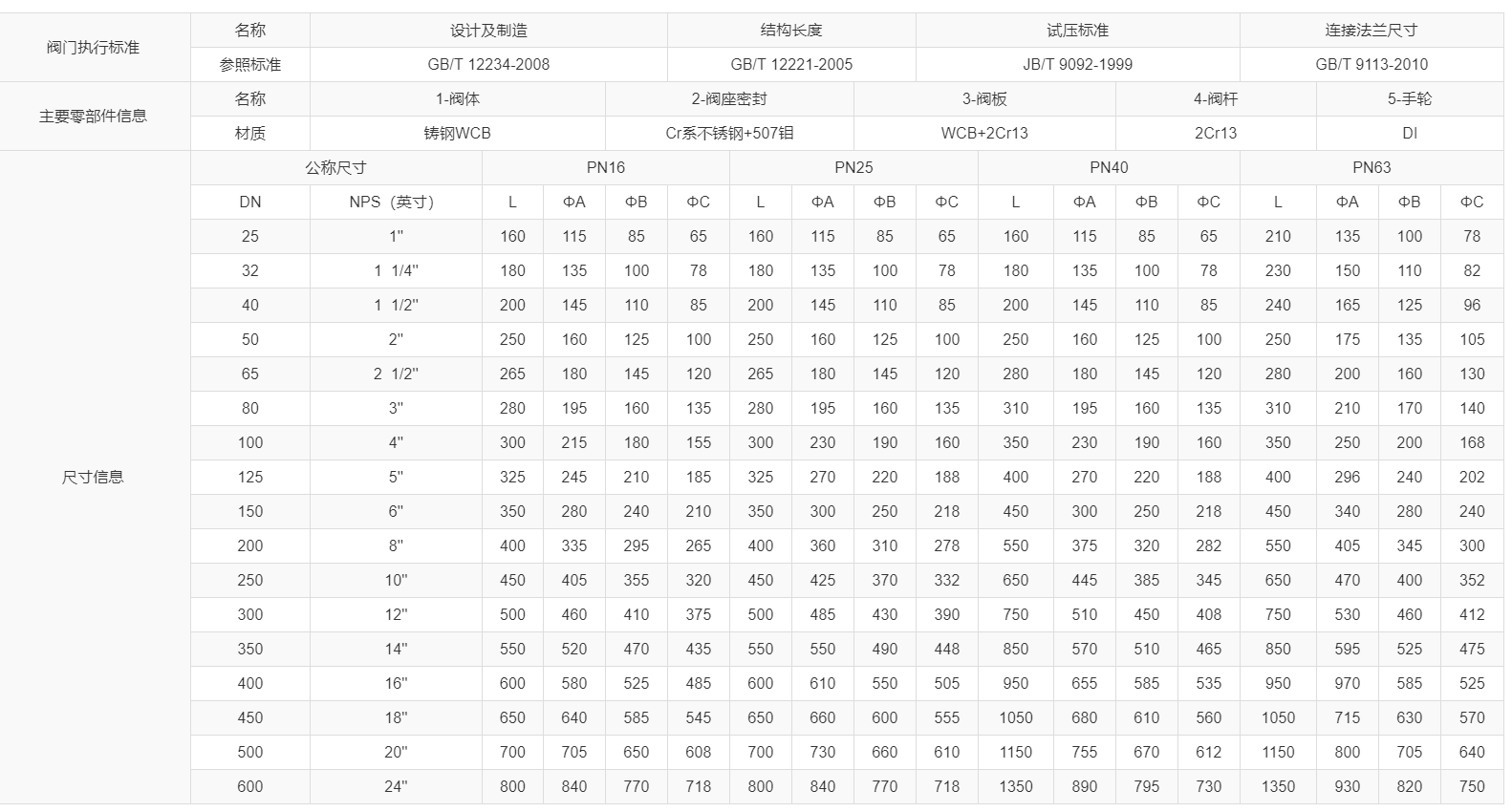

鑄鋼閘閥安裝尺寸：

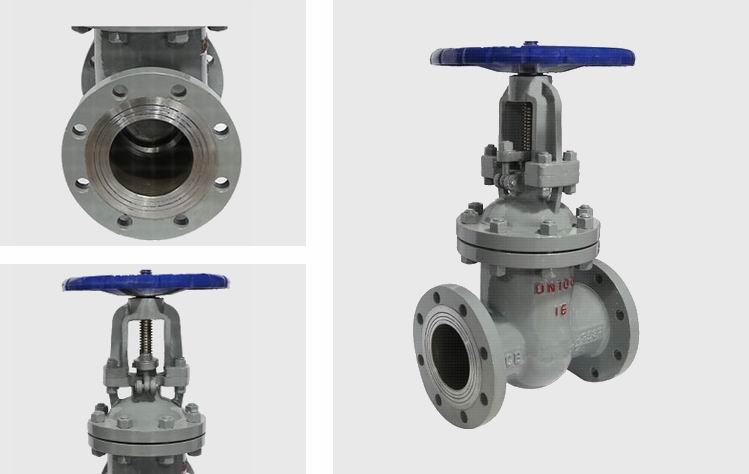

鑄鋼閘閥特點：
閥體全部為精密鑄造閥體，材質達標鑄鋼WCB、外觀精細、無沙眼。
閥體退火工藝，降低殘余應力，穩定尺寸，減少變形與裂紋。
內件數控車床加工，外觀加工后進行二次拋丸，外觀精美。
閥座CR系+堆焊507鉻，增加閥座耐磨性。
閥蓋和閥桿接觸的地方做倒密封處理，防止外漏。
閥桿采用旋風銑加工，避免閥桿彎曲導致開關困難。
法蘭標準有國標、德標、俄標、美標、日標、英標等多種國內外標準可選。
可選用不同的閥體材質和密封材質來滿足不同工況需求。
控制方式有手輪、電動、氣動可供客戶選擇，可現場操作，也可遠程PLC控制。
鑄鋼閘閥技術參數：
產品型號：Z41H-16C
口徑范圍：15MM-800MM
連接形式：法蘭
流動方向：雙向
公稱壓力：PN16/25
閥體材質：鑄鋼WCB
適用溫度：-29℃~425℃
適用介質：水、蒸汽、油品等。
應用領域：水處理、石油、化工、電力能源、冶金等。
鑄鋼閘閥執行標準：
設計及制造：GB/T12234
結構長度;:GB/T 12221
試壓標準：GB/T13927
法蘭連接尺寸：JB/T 79
鑄鋼閘閥主要零部件材料：
閥體材質：鑄鋼WCB
閥座材質：CR不銹鋼
閥板材質：鑄鋼WCB
閥桿材質：2CR13
鑄鋼閘閥性能檢測：
1、密封性試驗
以空氣作為介質，將介質通過試壓閥門注入到閘閥內，待閥內壓力升至公稱壓力的1.1倍時，保壓5分鐘，保證沒有氣泡等出現。
2、強度試驗
以水作為介質，將閥門開啟停留在45°的位置，這樣利于向鑄鋼閘閥內注水。帶壓力升至1.5倍的公稱壓力，保壓5分鐘，若無介質泄漏，即證明鑄鋼閘閥性能良好。
鑄鋼閘閥應用領域：
