日標閘閥|JIS標準制造|10K|20K|技術參數
日標閘閥制造標準按照日標JIS標準制造，閥體和法蘭都符合日標JIS標準。主要應用于同樣采用日標標準的管路中，通過選用不同的閥體和密封材料，可適用于水、蒸汽、油品等多種介質。
日標閘閥通過旋轉手輪驅動閥板來打開和關閉，達到接通和截?cái)喙艿澜橘|(zhì)的作用。（注：順時針旋轉手輪是關閉,逆時針旋轉手輪是打開。手輪上也有標志注明。）

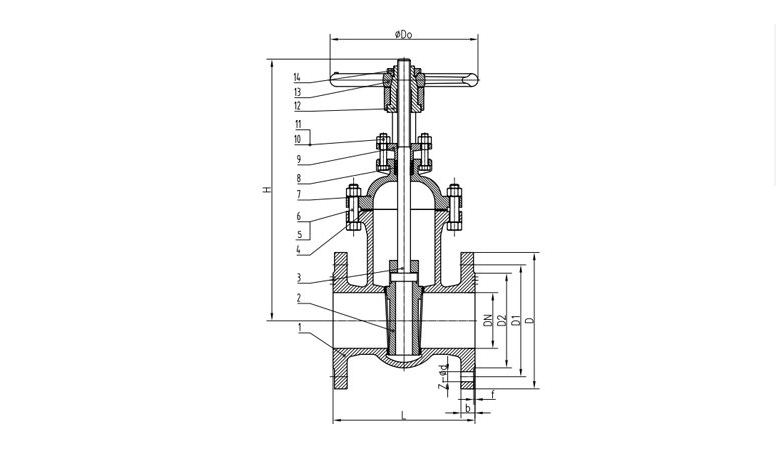

日標閘閥結構圖：

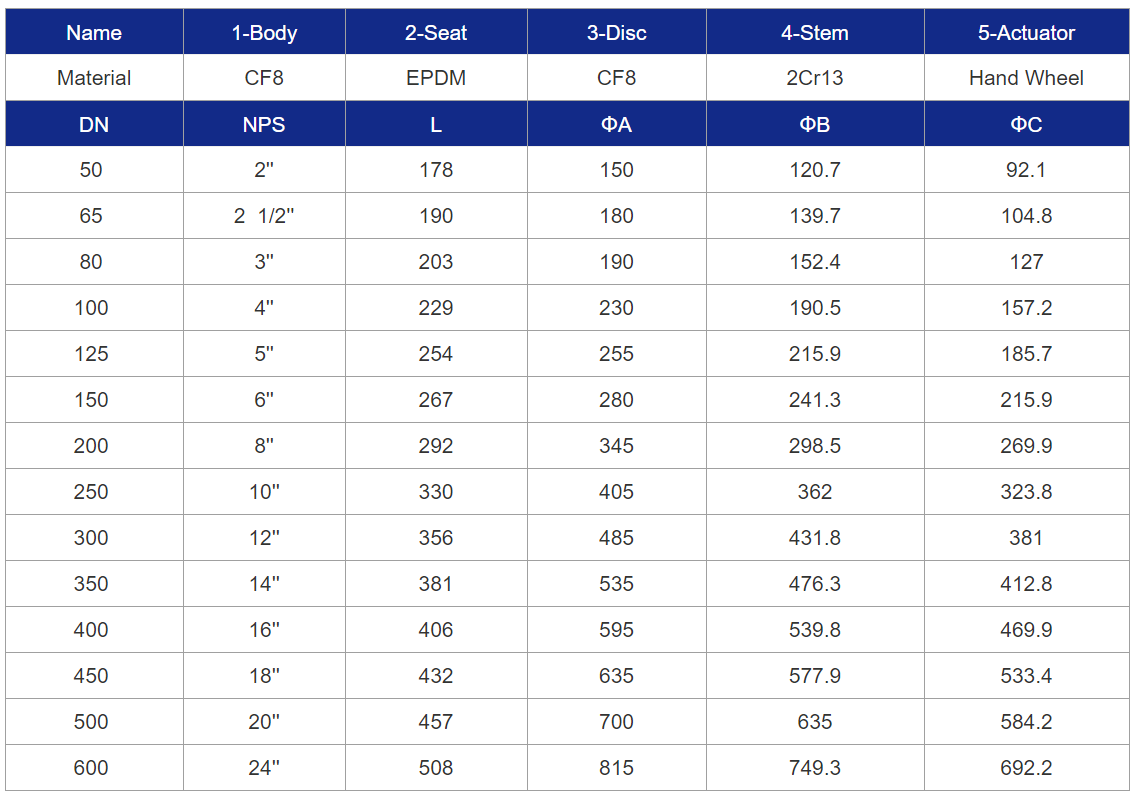

日標閘閥安裝尺寸：
我公司生產的日標閘閥都有經過退火處理，其目的是改善或消除鋼鐵在鑄造、鍛壓、軋制和焊接過程中所造成的各種組織缺陷以及殘余應力，防止工件變形、開裂。現在市場上一般的閘閥都沒有這道工序，所以在使用一段時間后，或者高溫高壓介質下。容易產生閘閥變形。
日標閘閥口徑范圍：15MM~800MM，公稱壓力：10K~20K，工作溫度：-29℃~+425℃，介質：水、蒸汽、油品等介質。材質：鑄鋼、不銹鋼，連接方式：法蘭連接
日標閘閥特點：
高溫鑄造、高溫退火工藝、結構致密、強度高。
高拉伸強度優選原材料。光澤質感好，堅韌高硬度。
達標重型閥體，在同等承壓工況下承壓力更高。
閥體全部為精密鑄造閥體，外觀加工后進行二次拋丸處理。精細、無沙眼。
閥體退火工藝，降低殘余應力，穩定尺寸，減少變形與裂紋。
內件數控車床加工，保證精度。
閥體均為實心重體。達標不銹鋼材質。
閥蓋和閥桿接觸的地方做倒密封處理，防止外漏。
閥桿采用旋風銑加工，避免閥桿彎曲導致開關困難。
每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。
表面酸洗鈍化處理，使鑄件外表呈均有銀白光亮色澤，保持金屬光澤，提高耐蝕性。
控制方式有手輪、電動、氣動可供客戶選擇，可現場操作，也可遠程PLC控制。
日標閘閥技術參數：
產品型號：Z41H-10K/20K、Z41W-10K/20K
口徑范圍：15MM-800MM
連接形式：法蘭
流動方向：雙向
公稱壓力：10K/20K
閥體材質：鑄鋼WCB、不銹鋼SS304/316/316L
適用溫度：-29℃~425℃
適用介質：水、蒸汽、油品、弱腐蝕性介質等。
應用領域：船舶、水處理、石油、化工、電力能源、冶金等。
日標閘閥執行標準：
設計標準：JIS B2073
結構長度標準：JIS B2002
法蘭連接尺寸標準：JIS B2212
試驗與檢驗標準：JIS B2003
日標閘閥主要零部件材料：
閥體材質：鑄鋼WCB、不銹鋼SS3044/316/316L
閥座材質：不銹鋼SS304
閥板材質：鑄鋼WCB、不銹鋼SS304
閥桿材質：不銹鋼SS304
日標閘閥性能檢測：
1、密封性試驗
以空氣作為介質，將介質通過試壓閥門注入到閘閥內，待閥內壓力升至公稱壓力的1.1倍時，保壓5分鐘，保證沒有氣泡等出現。
2、強度試驗
以水作為介質，將閥門開啟停留在45°的位置，這樣利于向鑄鋼閘閥內注水。帶壓力升至1.5倍的公稱壓力，保壓5分鐘，若無介質泄漏，即證明鑄鋼閘閥性能良好。
日標閘閥安裝前的存放與檢驗：
1、閘閥存放在室內干燥處，存放時盡量不要打開包裝箱。
2、對已調試到位的閥門，不要再調整轉動裝置的調整螺栓。
3、安裝前，仔細核對，保證閘閥的使用情況與其性能規范相符。
4、開箱時，對照裝箱清單檢查閘閥各部件是否完整。
5、檢查密封圈是否光滑，清除雜質。
6、閥門進行空載啟閉實驗，保證閥板從開啟到關閉無卡阻，檢查限位螺絲是否到位。
7、條件具備時，進行密封實驗。
日標閘閥安裝技術要求：
1、法蘭孔不可作為吊裝使用。安裝時，保持法蘭端面保持清潔，法蘭間加密封墊片，并使密封墊片在兩法蘭盤的凸部密封面對中。
2、在緊固法蘭連接螺栓、螺母時，按對角交替均勻緊固，最好使用測力扳手，使螺栓達到要求的力矩。試壓完后檢查螺栓，再擰緊一次。
3、安裝時，不可使閘閥閥體、傳動裝置受到撞擊。
4、閘閥安裝完成后，只可作為管路接通截?cái)嘟橘|(zhì)用，不可作為調節用。
5、閘閥施工現場安裝及調整后，經24小時帶負荷運行，進行現場測試，實測數值滿足穩定運行的要求，符合有關規范和標準。
日標閘閥訂貨指南:
訂貨時請注明以下內容：
1、口徑 2、介質壓力 3、介質溫度 3、介質 4、閥體材料 5、連接方式 6、控制方式
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明。
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
