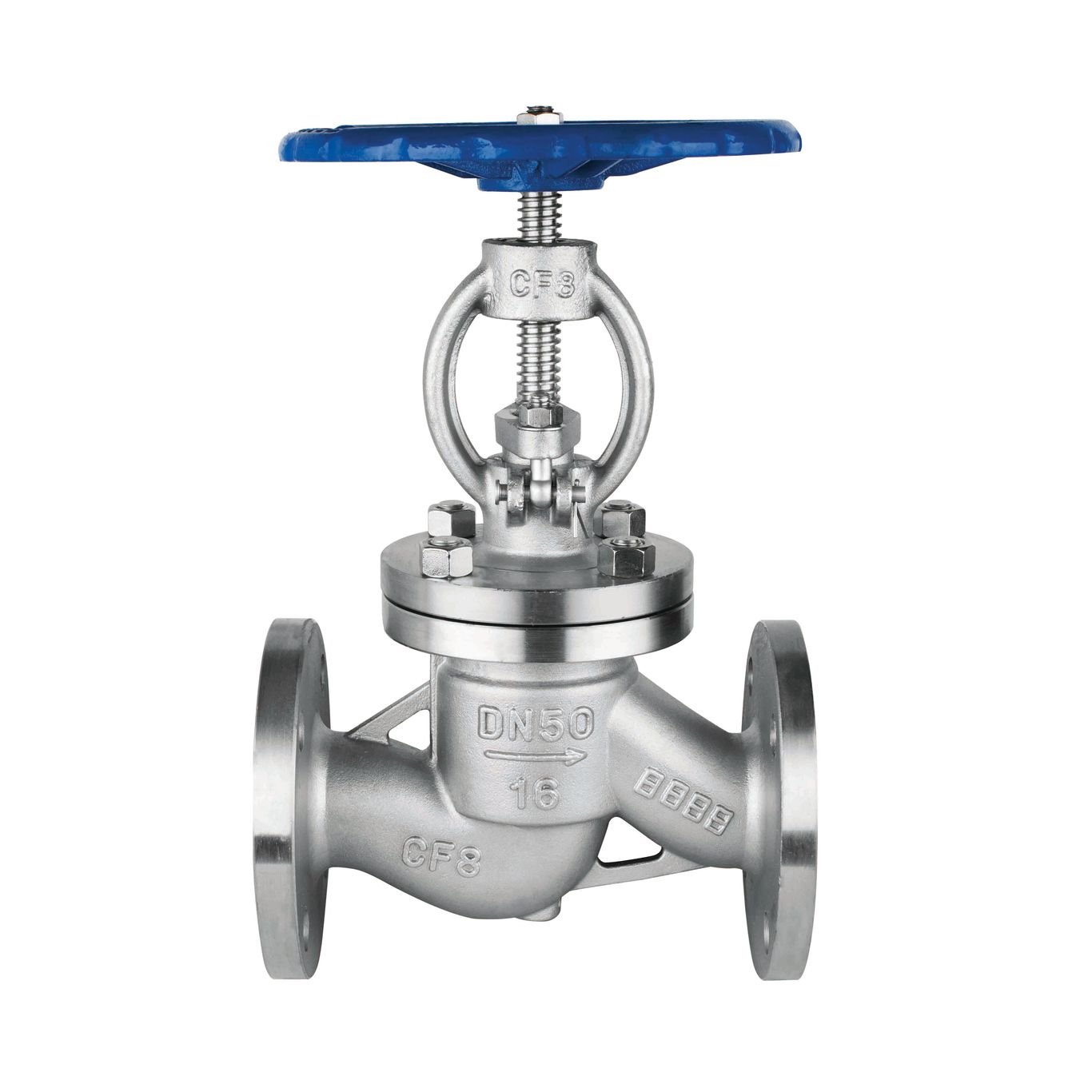

不銹鋼截止閥|精密鑄造|實心重體|倒密封設計
不銹鋼截止閥閥體和和閥瓣由不銹鋼材質制造而成，均為實心重體，閥體精密鑄造，經過二次拋丸處理。廣泛應用于水處理、石油化工、電力能源、冶金等系統中對介質潔凈度要求較高或者有腐蝕性的場合。
由于閥桿軸線與閥座密封面垂直，閥桿開啟或關閉行程相對較短，并具有非常可靠的切斷動作，使得這種閥門非常適合作為介質的切斷或調節及節流使用。根據介質的的不同有不銹鋼304/316/304L/316L等不銹鋼可選。出廠前都按照國家標準做殼體，密封雙層檢測。
不銹鋼截止閥處于開啟狀態，閥座和閥瓣密封面之間就不會有接觸，因而它的密封面機械磨損較小，閥座和閥瓣比較容易修理或更換密封時無需把整個閥門從管線上拆下來。

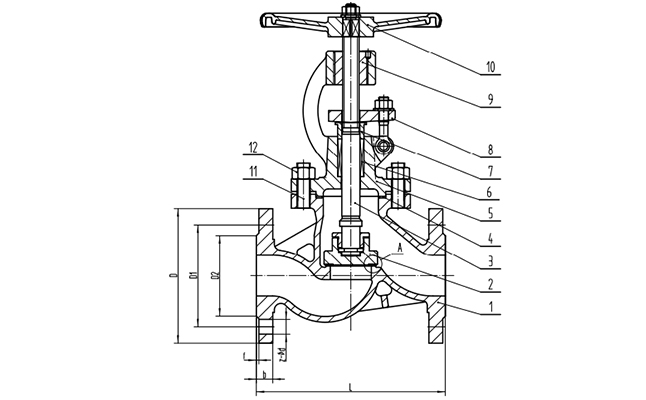

不銹鋼截止閥結構圖：

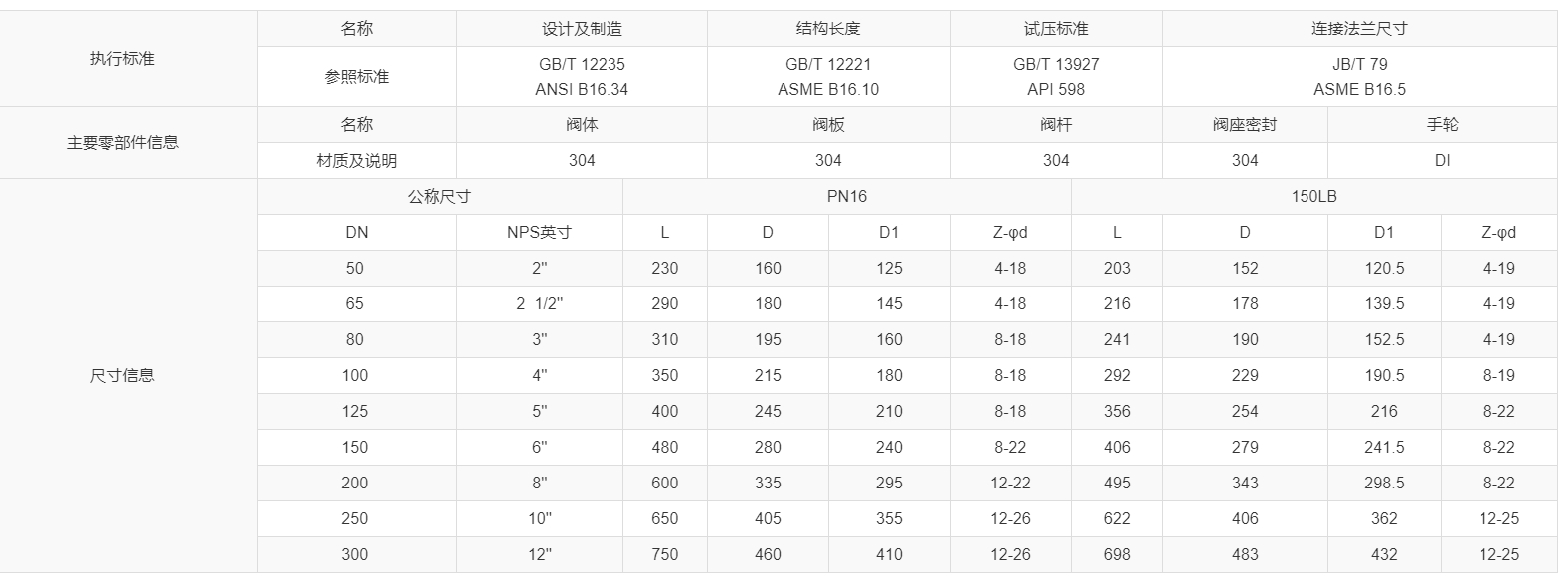

不銹鋼截止閥安裝圖紙：
不銹鋼截止閥的啟閉件是圓柱形的閥瓣，密封面呈平面或錐面，通過手輪或者氣動、電動執行器驅動閥桿向下施加壓力，閥板密封面與閥座密封面緊密貼合，阻止介質流通。主要功能是實現管路系統的開通和截斷。
不銹鋼截止閥介質的壓力、溫度及口徑使用范圍很廣，在各行各業上都應用到，如電力、石油、化工、冶金、食品醫藥、水處理、船舶基地、水廠、水電廠、火電廠等。適用于水、氣體、油品等介質管路中。
我公司生產的不銹鋼截止閥都有經過退火處理，其目的是改善或消除鋼鐵在鑄造、鍛壓、軋制和焊接過程中所造成的各種組織缺陷以及殘余應力，防止工件變形、開裂。現在市場上一般的閘閥都沒有這道工序，所以在使用一段時間后，或者高溫高壓介質下。容易產生截止閥變形。
不銹鋼截止閥工作原理：
依靠手輪驅動閥桿向下施加壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。
不銹鋼截止閥執行標準：
設計規范：GB/T 12235
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：JB/T 9002
產品標識：GB/T 12220
供貨規范：JB/T 7928
不銹鋼截止閥基本信息：
產品型號：J41W-16P
口徑范圍：15MM-800MM
連接形式：法蘭
公稱壓力：PN16/25
閥體材質：不銹鋼SS304
適用溫度：0℃~325℃
結構形式： 閥瓣非平衡式直通流道
適用介質：水、蒸汽、油品等介質。
應用領域：船舶、水處理、石油、化工、電力能源、冶金等。
不銹鋼截止閥零件材質：
閥體：不銹鋼 CF8
閥蓋：不銹鋼 CF8
閥瓣：不銹鋼 CF8
閥桿：不銹鋼 304
密封面： 不銹鋼 304
不銹鋼截止閥可選配置：
閥體：WCB/304/304L/316/316
閥座：不銹鋼/合金鋼
閥板：WCB/304/304L/316/316
閥桿：2CR13/45/304/316
驅動：手輪、電動、氣動、傘齒輪
不銹鋼截止閥產品特點：
1. 工作行程小，啟閉時間短；
2. 體積小，結構簡單，制造和維修比較方便；
3. 密封性好，密封面間摩擦力小，壽命較長。
4.閥體為精密鑄造閥體，達標鑄鋼WCB材質，外觀精細、，無沙眼。
5.內件數控車床加工，外觀加工后進行2次拋丸，外觀美觀。
閥體內件均為實心重體。
6.閥座堆焊CR系不銹鋼，增加閥座耐磨性。
7.閥蓋和閥桿接觸的地方做倒密封處理，防止外漏。
8.閥桿采用旋風銑加工，避免閥桿彎曲導致開關困難。
9.進行表面酸洗鈍化處理，使鑄件外表呈均勻銀白色光亮色澤，保持金屬光澤，提高耐蝕性。
10..每臺閥門出廠均按照國家標準做殼體，密封雙層壓力檢測。
不銹鋼截止閥典型應用：
水廠及水源工程、環境保護、市政設施、電力及公用事業、建筑行業、石油、化工、鋼鐵、冶金、造紙行業。
不銹鋼截止閥安裝使用說明：
(1) 將設備要求的額定參數與產品上標示的額定參數進行對照，確保滿足需用的要求；
(2) 安裝人員需是經過培訓的、有經驗的，以確保安裝工作順利完成；
(3) 在安裝結束后需進行徹底地檢查以確保安裝無誤；
(4) 為確保安裝工作不出現任何意外，在產品安裝前需對管道系統進行徹底地的清洗（必要時采用化學試劑），以確保管道系統的清潔、無銹蝕和污垢，在沖洗前需移去所有的過濾裝置以確保管道通暢；
(5) 建議在系統初始清洗時設備安裝管道處安裝臨時管道，待沖洗工作完成后再將設備安裝到管道上；
(6) 注意該設備不要使用在介質含有較多油脂、礦物油等粘度較高或有腐蝕性的地方；
(7) 使用符合標準的法蘭及對應螺栓固定；
(8) 安裝時，請注意介質流動方向需與閥體的箭頭方向一致
該產品的技術規格書僅供參考，實際產品外觀與宣傳材料畫面可能存在細微差別。我公司保留更新或修改產品設計以及技術資料的權利，并不會就更新和修改對客戶進行事先通知。產品的詳細規格以及最新參數信息請聯系我們獲取。
