電動焊接球閥|閥體|閥內組件|外形尺寸
電動焊接球閥采用三片式焊接球閥將電動執行機構與三片式焊接球閥連接組合而成。依靠電源驅動來操作閥門的啟閉與介質大小的調節。
閥體鑄造采用先進工藝，結構合理、造型美觀。閥座采用彈性密封結構,密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。選用不同的材質,可分別適用于水、燃氣、蒸汽、油品、硝酸、醋酸等多種介質。
電動焊接球閥閥體、閥內組件
公稱通徑：DN08-DN100
閥座密封：PTFE:-20℃~180℃、PPL:-20℃~250℃
閥體材質：SS304 SS316 SS316L
閥芯材質：SS304 SS316
連接類型：對焊
閥桿材質：SS304
壓力等級：PN1.0,2.5,4.0,6.4,31.5MPa
適用介質：水、液體、氣體、油、粉、蒸汽、酸堿腐蝕性介質

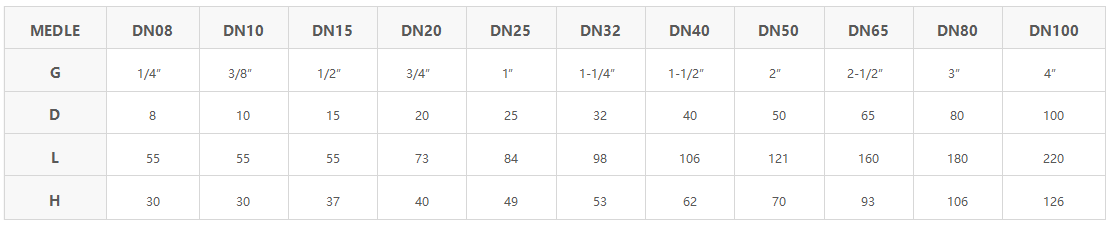

電動焊接球閥外形尺寸：
以上為標準型號參數，如需特殊材質、尺寸、壓力、溫度等均可按需定制。

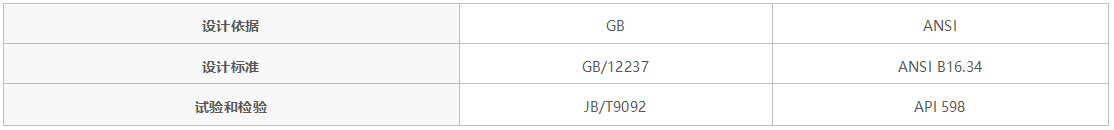

電動焊接球閥技術規范：
電動焊接球閥執行器參數：
電動執行機構有手動型（電動+手動）、開關型、調節型（伺服控制型）和智能型四種控制方式，可根據具體需求選擇相應的種類及尺寸。
電動焊接球閥電動執行器性能及特點：
優質鋁合金壓鑄外殼，外觀精巧，造型美觀，最大扭矩4000Nm，防護等級可達IP68。整機經過2kgf/cm2密封性實驗，可置于20m水深不滲漏。
閥門狀態顯示：
簡潔明了可清晰地顯示閥門開啟角度。鏡片采用經過特殊強化處理的玻璃鏡片，拒絕采用抗老化性差，受溫度變化極易變形的塑料鏡片。
導電塑料定位器
高品質導電塑料定位器，精度更高，壽命更長。
電氣限位行程微調節裝置：
采用獨有的專利技術設計，只需一只六角扳手，即可很方便地對執行機構的開向電氣限位行程進行調整。同時獨特的微量調節功能，使得電氣限位行程的調整更加精準。
伺服控制器：
獨特的電子制動功能有效消除電機慣量，定位精確0.3%以上。輸入、輸出，電源三級光電隔離，搞干擾性能卓越，可控硅輸出，動作時間快，頻度可達1200次。
機械限位行程調節裝置：
不銹鋼制作的機械行程限位螺栓和擋塊可精確在調節執行機構至某一角度。為了方便調節，螺栓置于外部，每次調節后不銹鋼螺母確保定位行程序終止。一般出廠時角度為0-90度，但也可以調節至任何角度。
電動焊接球閥安裝注意事項：
1、本品出廠前已經過全面調試，實際安裝時，因閥門、聯軸器等原因有可能不能滿足您的使用要求，重新調試時請遵循產品說明書進行調試，如果還未解決請聯系客服，將會安排技術工程師指導安裝。
2、請嚴格按照說明書進行安裝與調試，可參考安裝接線圖進行安裝。
3、不可在未了解清楚安裝與調試流程的情況下進行安裝調試，避免造成不可逆電機損壞。
4、如果訂購的是非防爆型執行器，請避開易燃易爆環境。
5、安裝時請預留接線、手動操作等維修用空間
