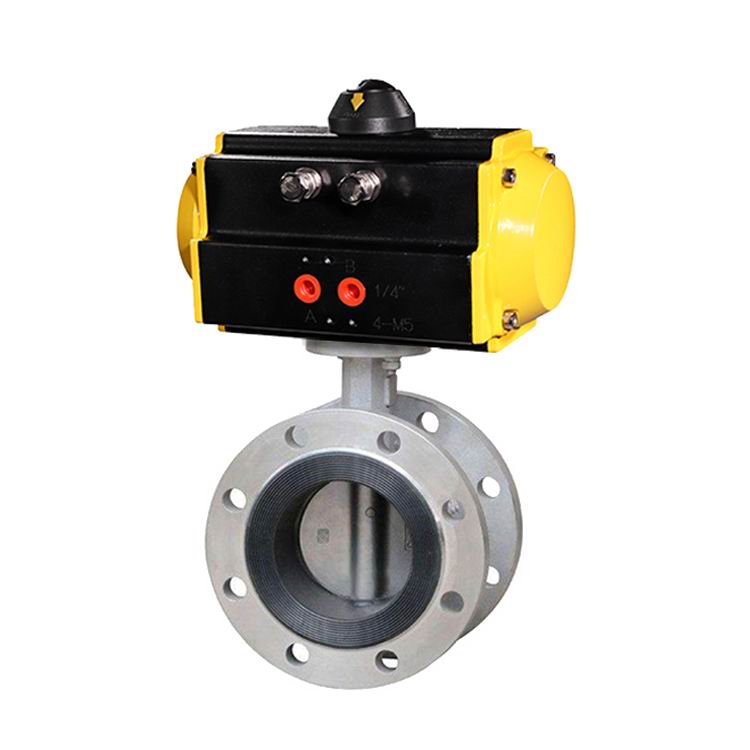

氣動不銹鋼蝶閥
氣動不銹鋼蝶閥由氣動執行器和不銹鋼材質蝶閥組成，蝶閥的閥體與蝶板均采用不銹鋼材質，不銹鋼材質具有良好的抗銹蝕、耐腐蝕性，在石油、化工類行業常用，除此之外，在食品行業也有應用。按連接方式不同可分為法蘭、對夾式或焊接三種連接方式。適用于控制管道中的介質全開，或者全關，也可裝配閥門定位器，實現對介質流量、壓力調節。
不銹鋼蝶閥密封形式分為軟密封和硬密封。軟密封蝶閥其密封圈材料使用的是聚四氟乙烯材料，聚四氟乙烯加上不銹鋼材料的組合，使得該種不銹鋼蝶閥的防腐蝕性能優越，可以在化工、石油、制藥、環保等領域的腐蝕性介質管道中廣泛應用，不過因?yàn)榫鬯姆蚁┎牧系哪蜏匦杂邢?，所以軟密封的不銹鋼蝶閥只適合在常溫工況下使用。
硬密封結構，蝶板以及密封面材料也是由不銹鋼材質制作。所以硬密封不銹鋼蝶閥除了有優秀的耐腐蝕、耐酸堿性能之外，還能夠在超低溫或超高溫的環境中使用。
氣動不銹鋼蝶閥優點：
1、結構緊湊、體積小、重量輕、操作靈活、使用方便。
3、具有耐高溫、耐腐蝕、耐磨損等特點。
4、安裝時不受介質流向的控制。
氣動不銹鋼蝶閥技術參數：
公稱通徑 DN50～DN2200(mm)
壓力等級 PN1.0、1.6、2.5、6.4MPa
連接方式 對夾式、法蘭連接
驅動方式 氣源驅動,壓縮空氣4～7bar(可帶手輪)
適用溫度 -40℃～550℃
結構類型 中線結構
適用介質 水、蒸氣、油品等
控制方式 開關型（開關切斷），調節型（4-20mA信號）
適用介質 水、液體、氣體、油、粉、蒸汽、酸堿腐蝕性介質
氣動不銹鋼蝶閥工作原理：
以壓縮空氣（空壓機）為動力源，通過電磁閥換向去驅動氣動執行器，氣動執行器帶動蝶閥蝶板做0-90°的來回旋轉動作，從而達到開啟和關閉。可根據工況需要，裝配上閥門定位器，控制蝶板的旋轉開度，達到對介質壓力、流量的調節。
氣動不銹鋼蝶閥材料表：
閥體材質 不銹鋼、鑄鐵、球墨鑄鐵、鑄鋼
閥板材質 球墨鑄鐵、不銹鋼
閥座密封 丁腈橡膠、三元乙丙、氟橡膠、聚四氟乙烯
氣動不銹鋼蝶閥檢查保養：
氣動執行器要定期做清潔，定期對氣缸轉軸卡簧出加油。時間周期為半年。
不銹鋼蝶閥的進行檢查，內容包括，閥體外觀是否良好，與管道連接的法蘭端是否泄露，閥門密封面的密封性能是否良好，有沒有磨損現象，蝶板轉動靈不靈活，閥門有無異物卡住。時間周期為半年。

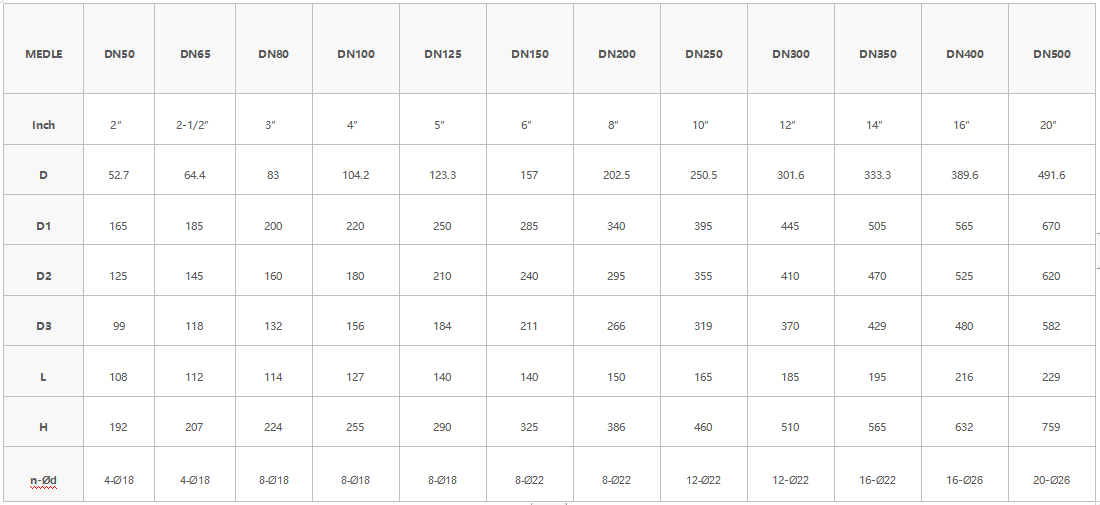

氣動不銹鋼蝶閥外形尺寸：
氣動不銹鋼蝶閥技術規范：
