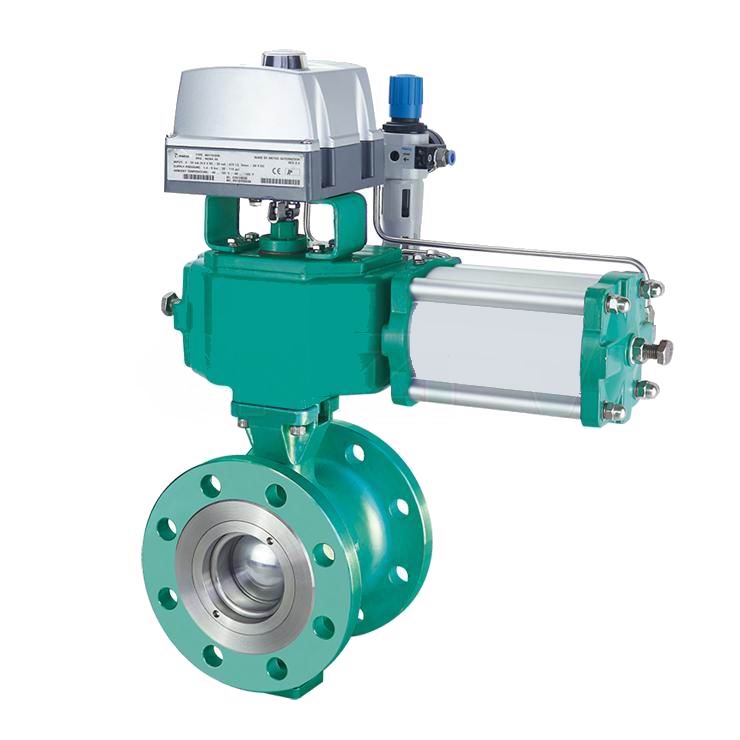

氣動V型球閥|V型切斷|調節|法蘭|渦輪|電動|切斷雜質
氣動V型球閥的關閉件是半球體上開有V字型開口，V型開口具有鋒利的刃口，在球體回轉過程中，關閉件之間有擦拭作用，對介質具有強有力的切斷力，球體的v型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的調節，它是一種角回轉的調節閥，其密封性能與普通球閥相同，使它同時具備調節和開關兩種功能，廣泛使用于工業過程自控系統中。
氣動V型球閥特點：
1、閥體：采用一片式閥體設計，對夾式和法蘭式V型球閥體都是整體側裝結構，結構剛性強，不易引起變形和外泄；
2、閥桿：外圓采用精磨技術，與填料之間的配合磨擦系數小，閥桿與閥芯采用花鍵連接，具有對中性好，承載扭矩大，花鍵連接有效消除了閥桿與閥芯之間的配合間隙，提髙了閥門調節精度；
3、自潤滑軸承：上下閥桿采用自潤滑固定，具有回轉精度高和轉動穩定性好，使閥門運轉更加順暢；
4、密封座蓋：側裝式密封座蓋設計，使閥門維修更加方便；
5、V型閥芯：設計成帶特殊形狀的V形切口，使閥門具有近似等百分比的流量特性，帶切口的球面與閥座之間有剪切作用，能夠切斷及刮除含纖維介質、高粘度介質、含固體顆粒的流體，使之暢通無阻經過閥門。V型閥球表面硬化處理，經磨削拋光，平滑耐磨；
6、閥座：采用波形彈簧預緊，使密封座始終與閥芯緊密接觸，密封性能好，可對在長期使用中密封副磨損起到自動補償作用。
7、軟密封閥座和金屬閥座可互換以滿足不同工況；
8、更換閥座步驟簡單方便；
9、小流量控制：通過對小口徑閥芯特殊V型開口的加工，可實現小Cv值控制。

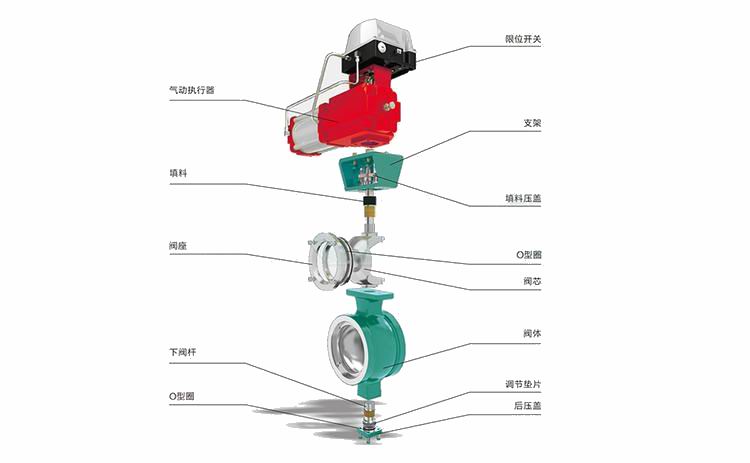

氣動V型球閥結構圖：
氣動V型球閥零件材料表：

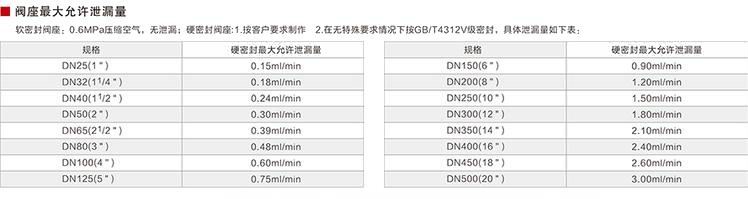

氣動V型球閥最大允許泄漏量：
氣動V型球閥流量特性、CV值：

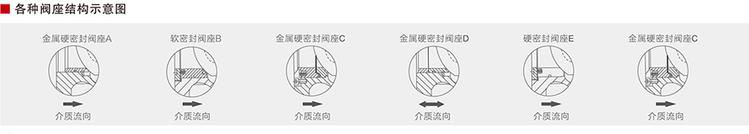

氣動V型球閥閥座結構示意圖：
氣動V型球閥閥座結構應用：

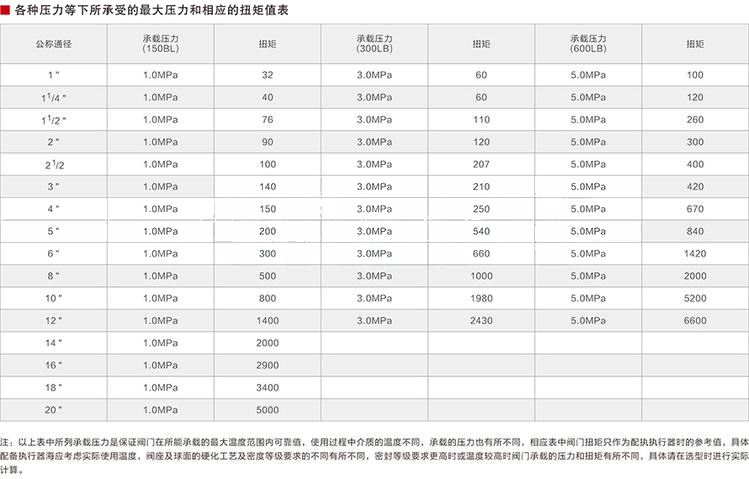

氣動V型球閥最大壓力和扭矩值：

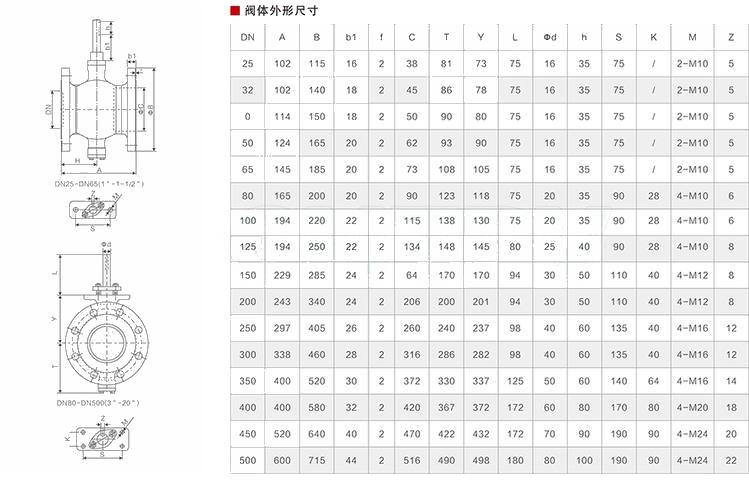

氣動V型球閥外形尺寸：
氣動V型球閥連接尺寸：
氣動V型球閥設計標準：
1、法蘭標準：GB/T9113-2010、JB/T79-1994、HG/T20592-2009 ASMEB16.5 EN1092-1: 2001
2、壓力一溫度額定值：GB/T12224-2007 ASME B16.34-2003 IS07005-1
3、結構長度標準： 對夾式：企業標準 法蘭式：ISA 75.04-1995，IEC/DIN 534-3-2
4、適應溫度范圍： 常溫型一-40℃一120℃ 中溫型一120℃-450℃ 高溫型 一大于450℃
5、密封與強度試驗標準
強度及密封試驗標準：GB/T 4213-2007
硬密封等級：用戶無特殊要求時按下表標準，用戶要求時可以按GB/T4213-2007V級標準執行。 強度試驗壓力是按公稱壓力的1.5倍，填料及法蘭處密封試驗是按公稱壓力的1.1倍壓力進行，閥座密封是按最大使用壓差 來進行試驗，當最大使用壓差不明確時按1.0MPa（水壓）試驗，當最大壓差小于0.6MPa時按0.6MPa壓力進行試驗，介質是帶有緩蝕阻垢劑的水進行試驗。
