萬勵工業以超過30年的經驗，專業研發與製造各式鐵氟龍加工製品、配管材料、各式閥門及閥門週邊配備，如球閥、不鏽鋼蝶閥、氣動閥開
蝶閥/球閥(凡而)
蝶閥：氣動式蝶閥、手動式蝶閥、齒輪式蝶閥、電動蝶閥、球閥.....不銹鋼、鐵氟龍等各式防水、防油、防酸鹼腐蝕材質蝶閥，歡迎來電洽詢。

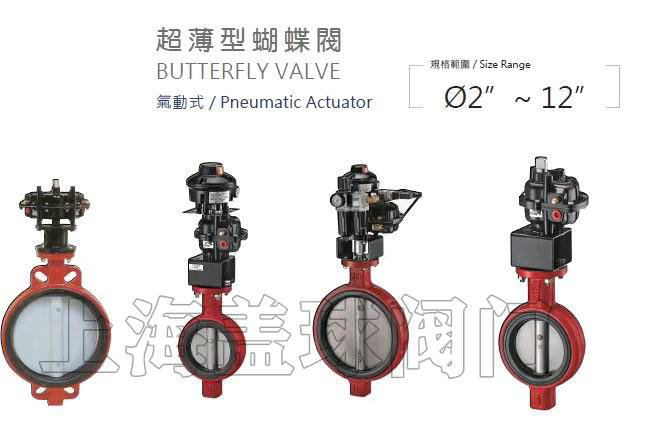

超薄型蝴蝶閥
氣動式
規格範圍? ? 2"～12"
手動式
規格範圍? ? 2"～12"
齒輪式
規格範圍 ?? 2"～24"
電動式
規格範圍 ?? 2"～24"
殼形 雙動氣缸 ? 2"～12"
鋁合金雙動氣缸 ? 2"～12"
鑄鐵雙動汽缸 ?? 2"～24"
超薄型蝴蝶閥-氣動式超薄型蝴蝶閥-手動式
編號 名稱 材質
1 本體 鑄鐵 鑄不鏽鋼
2 閥片 鑄鐵 鑄不鏽鋼
3 軸心 不鏽鋼
4 斜梢 不鏽鋼
5 螺帽附彈簧華司 不鏽鋼
6 閥座 橡膠
7 O環 橡膠
結構圖-圖示說明
蝴蝶閥規格與技術參數
凸緣尺寸：
JIS 10kgf/cm2
材質標準：
本體 - FC20鑄鐵, SCS13, SCS14不銹鋼。
閥片 - FCD45延性鑄鐵，鍍硬鉻處理，或SCS13, SCS14不銹鋼。
軸心 - SUS304不銹鋼。SUS410, 304, 316。
軸心 - SUS304不銹鋼。SUS410, 304, 316。
斜栓 - SUS304, SUS316不銹鋼。
壓力試驗：
本體 - 20kg/cm2
漏隙試驗：
座 - 10kg/cm2
使用壓力：
10kg/cm2 (150 p.s.i.)
蝴蝶閥規格與技術參數：
閥座材質選用參考表
材質 適用溫度 使用說明
NBR -10°~80°
瞬間100° 廣稱：耐油膠具有良好延展性，耐老化，耐油，作為通用材料。
可用於：水，真空，脂，油，鹽等流體。
不可用於：丙酮，胛同，硝酸鹽和氯化氫等場所。
EPDM -40°~100°
瞬間120° 耐候性佳可用於冷卻水，熱水，蒸氣。
耐油，耐彎曲，彈性佳不易龜裂。
SILICONE -40°~150°
瞬間200° 物性變化小彈性佳，無味無臭廣泛用於食品，蒸氣，熱水，冰水。
拉裂強度差，耐寒，耐高溫，不耐磨，不耐強酸、鹼。
VITON -40°~150°
瞬間200° 耐化學藥品性可用於高溫不耐寒，藥品、弱酸、弱鹼。
撕裂性差。
PTFE -10°~80°
瞬間100° PTFE化學性能穩定，具不粘性，抗老化，廣泛用於強酸，強鹼及腐蝕性溶劑等材質
缺點：易刮傷，氣密性差
